一、合成氨模型設計理念與整體概述

合成氨化工工藝流程燈光演示裝置是一款高度還原真實合成氨生產場景的仿真模型，其設計嚴格遵循真實合成氨生產工藝裝置的設計圖紙，從工廠場景內的交通路線規劃、道路通道布局，到生產裝置的工序配置，再到裝置中塔、爐、罐等各類設備的分布，均按照設計要求精準加工制作。這款模型旨在通過直觀、形象的方式，展示合成氨生產的全過程，為教學、培訓、展示等場景提供有力的支持。

該模型主要由 7 個關鍵工段的工藝設備及各類泵閥、管廊系統組成，具體包括中型合成氨廠型生產流程、自吸式噴射再生脫硫流程、一氧化碳加壓中溫變換流程、同時脫除硫化氫和二氧化碳的流程、液氮洗工藝流程、正常生產時壓縮系統工藝流程以及原料氣合成工藝流程。這 7 個工段涵蓋了合成氨生產從原料處理到成品合成的完整鏈條，每個工段相互銜接、相互配合，共同構成了一個完整的合成氨生產仿真系統。

此套模型的組成部分豐富且完善，具體可分為模型裝置臺座、過程設備模型、整體設備與流程布局、管道與其內部燈光以及裝置控制系統。這些組成部分各司其職，共同保障了模型的穩定性、真實性和可操作性。

本模擬流程裝置的尺寸定制充分參考了以往用戶的實際需求，對各流程裝置的布局與各設備均按照要求進行縮放制作，以確保模型能夠適應不同的展示和教學場景。模型的臺座規格可根據實際場地靈活確定，常見的規格如 3.6*2 米，能夠滿足多數場景的擺放需求。

模型以造氣工段、脫硫工段、變換工段、脫碳工段、精制工段、壓縮工段、合成工段系統為主線，將各系統的工藝設施和工藝流程作為展示重點。根據需方的具體要求，本項目分為 7 大部分，每部分既可以采用獨立臺座的方式擺放，也可以采用部分聯臺的辦法，按順序分項陳列，極大地提高了模型的靈活性和適應性。

除了主要設備外，為了更全面、完善地呈現流程裝置，在這套可操作的流程裝置仿真模型中，裝置中的各附屬設備也基本按照真實要求制作，且規格大小均與裝置保持統一比例。例如設備上的安全閥、放空管、壓力表、電磁壓位計，管道上的手動靈活的閘閥、止回閥、濾砂器等。在后續的制作工序介紹中，會對這些小件附屬設備的制作工藝進行簡單描述，并介紹其使用屬性，使使用者不僅能了解所需配備的設備，還能大致了解其在流程中的作用。當然，這些附屬設備在本批流程模型中，主要是為了滿足流程裝置結構的完整性和完善性。

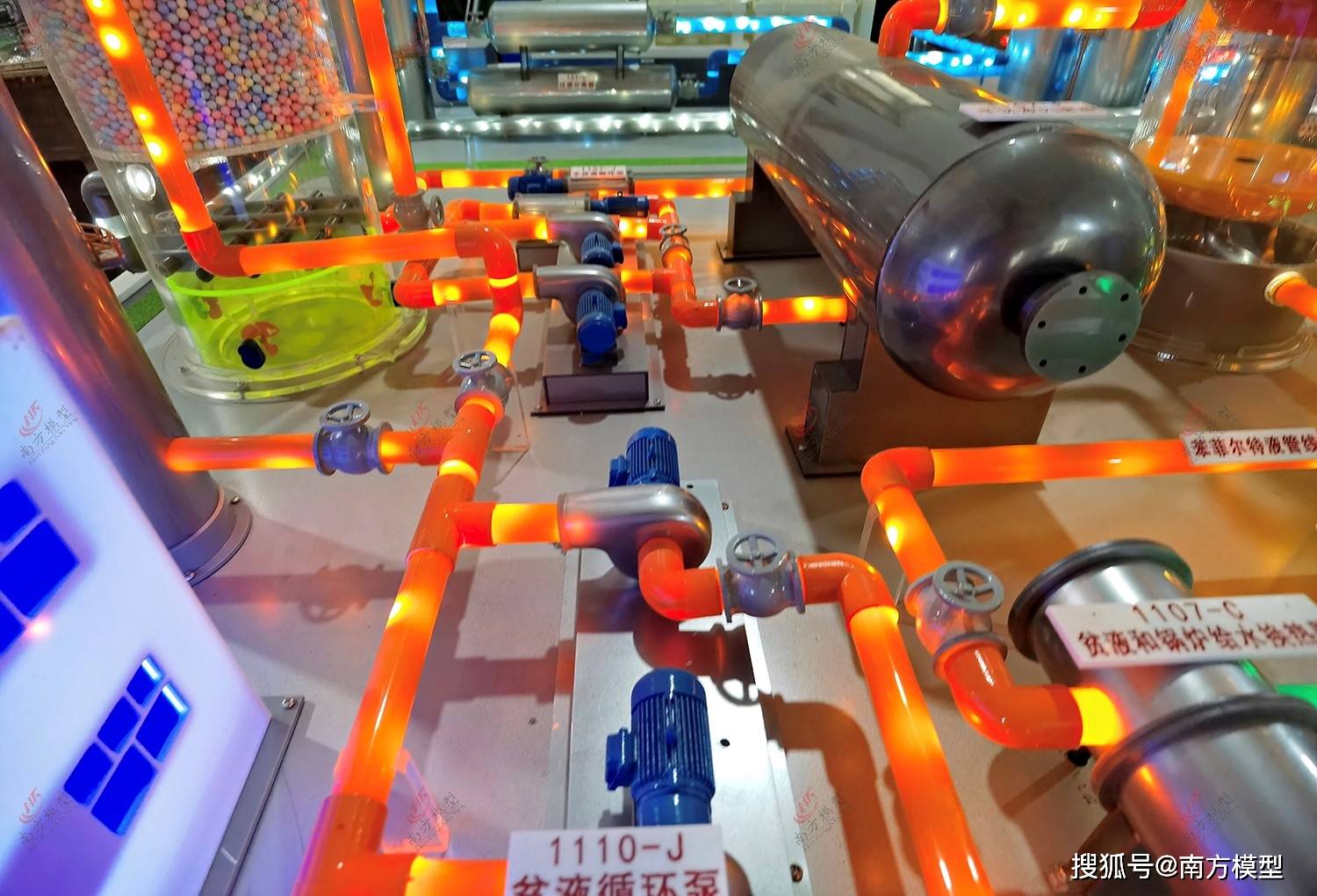

合成氨工藝流程模型

二、模型各組成部分詳細介紹

（一）模型裝置臺座

制作工序

模型裝置臺座的制作工藝嚴謹，選材考究，旨在確保臺座的結構牢固、實用性強且美觀大方。

臺座裝置底架選用 #50*30 的鋼結構作為骨架原材料。鋼結構具有高強度、高剛性的特點，能夠?yàn)檎麄�(gè)模型提供堅實的支撐，有效承受模型各部分的重量，保障模型在長期使用過程中的穩定性。

在鋼結構骨架制作完成后，會在上面鋪設一層結構牢固的細木工板作為臺面裝飾的內襯。細木工板質地堅硬，平整度高，為后續臺面裝飾材料的鋪設提供了良好的基礎。面飾采用天藍鋁塑板作為模型安裝時的臺面布置，天藍鋁塑板不僅色澤美觀，給人以清新整潔的視覺感受，而且具有耐磨損、耐腐蝕、易清潔等優點，能夠保證臺面在長期使用過程中保持良好的外觀和性能。這樣的臺面制作方式使得臺面結構牢固，便于日后裝置的正常、安全安裝。

臺面包邊采用 #201 不銹鋼，邊的寬度經過精心設計，確保適中合理，使整個臺面分布協調，美觀大方。#201 不銹鋼具有良好的耐腐蝕性和抗氧化性，能夠有效抵御外界環境的侵蝕，延長臺座的使用壽命，同時其金屬質感也提升了臺座的整體檔次。

臺座底筒外面以優質的 #12mm 夾膠板作為面板的內襯，夾膠板具有較高的強度和穩定性，與木龍骨架釘牢后，在日常仿真裝置的使用過程中不會因溫度變化、濕度影響等因素而發生變形，能夠起到良好的保護面板的作用。底筒的外飾面板以翠玉銀鋁塑板作為底筒包造型護腳與中間底色的面飾材料，中間則以銀灰色蜂窩孔薄鋁塑板為效果裝飾材料。翠玉銀鋁塑板色澤獨特，質感細膩，與銀灰色蜂窩孔薄鋁塑板搭配，形成了和諧美觀的視覺效果，使臺座既具有實用性，又具備一定的裝飾性。

主要作用

此種臺座能夠很好地為可操作的動態仿真效果流程沙盤提供服務。一方面，臺座的支撐筒可以巧妙地隱藏控制此套裝置的各種電子元器件與控件，如數據線、信號線、線接頭、時間繼電器、芯片、電路板等。這樣的設計不僅使模型整體看起來更加整潔美觀，避免了線路雜亂帶來的視覺困擾，還能對這些電子元器件和控件起到有效的保護作用，減少外界因素對其造成的損壞。

另一方面，臺座預留的維修小門為仿真模型的故障維修和定期維護工作提供了極大的便利。維修人員可以通過維修小門方便地接觸到內部的電子元器件和控件，進行檢查、維修和更換，大大提高了維護工作的效率，降低了維護成本。

（二）過程設備模型

過程設備模型是整個合成氨工藝流程模型的核心部分，它按照真實生產設備的結構和比例進行制作，力求準確反映各設備的外觀特征和功能特點。

模型涵蓋了合成氨生產各工段的主要設備和附屬設備。主要設備包括煤氣發生爐、燃燒室、水封槽、廢熱鍋爐、洗滌塔、燃料貯倉、煙囪、脫硫塔、富液槽、富液泵、再生槽、貧液槽、貧液泵、飽和塔、熱水塔、混合器、熱交換器、變換爐、水加熱器、冷凝塔、熱水泵、吸收塔、氣提塔、熱再生塔、壓縮機、閃蒸器、泵、鼓風機、分子篩吸附器、冷卻器、原料氣冷卻器、液氮洗滌塔、液位計、冷箱、水冷器、進口緩沖器、集油水總管、集油器、油水分離器、緩沖分離器、緩沖罐、油分離器、冷交換器、氨冷器、氨合成塔、氨分離器、循環機等。

這些設備模型在制作過程中，注重細節的還原。對于重要的設備，模型采用透明外殼設計，以體現設備內部結構，內部結構采用不同顏色的優質有機玻璃分色制作，每種顏色代表不同的附屬結構。這樣的設計更加方便老師教學和學生對設備基本工作原理的理解。對于兩個或兩個以上相同的設備，模型在制作過程中只對其中一個進行透明外殼處理，既保證了教學效果，又避免了不必要的成本浪費。

附屬設備如安全閥、放空管、壓力表、電磁壓位計、管道上的手動閘閥、止回閥、濾砂器等，也均按照真實要求制作，且規格大小與裝置保持統一比例。這些附屬設備的添加，使得模型更加貼近真實生產場景，有助于使用者全面了解合成氨生產的整個流程和設備配置。

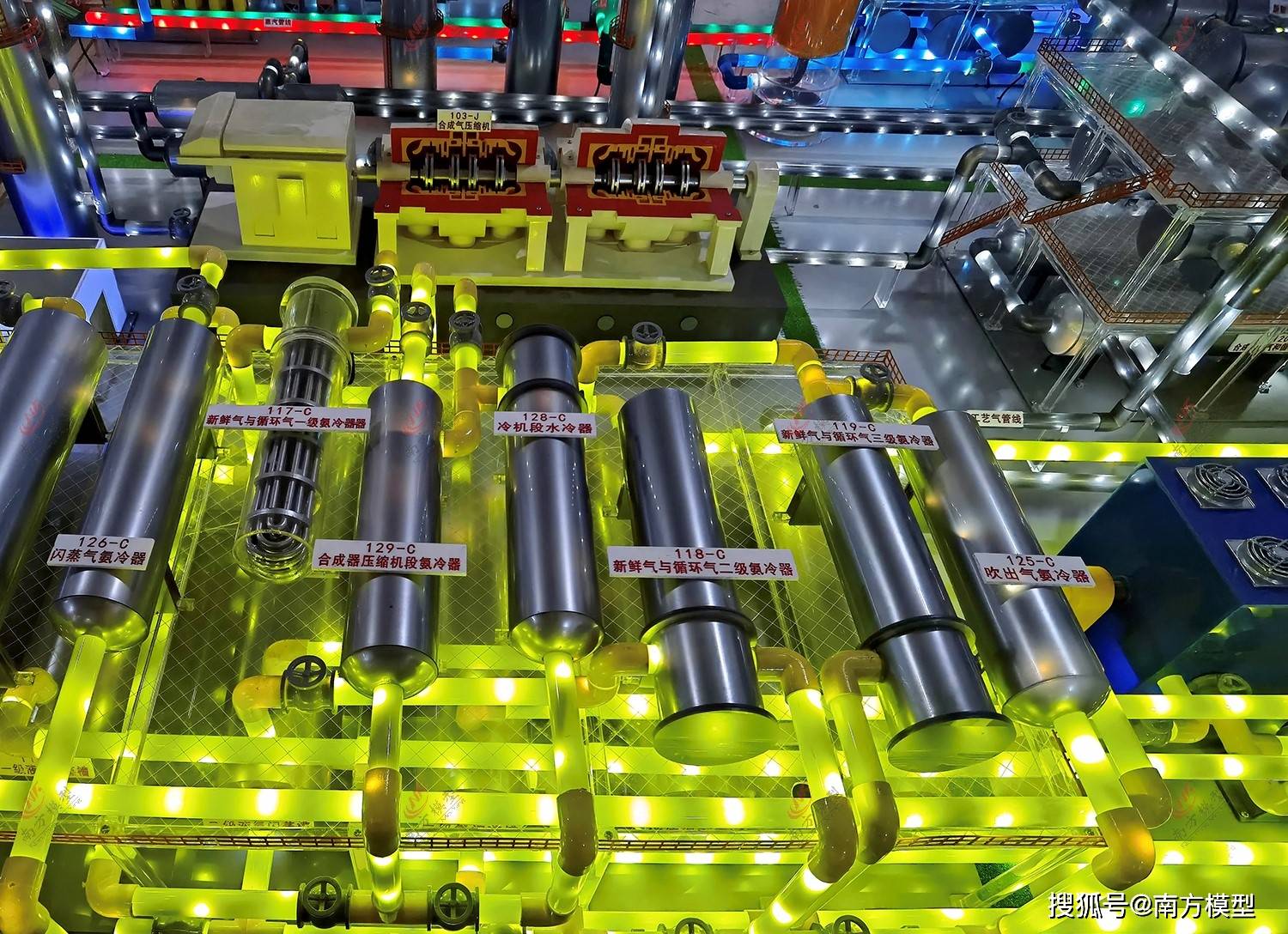

合成氨工藝沙盤

（三）整體設備與流程布局

模型的總體規劃采用模擬化工流程場區微縮場景的形式，旨在為使用者呈現一個完整、真實的合成氨生產廠區環境。

在這個微縮場景中，設置了多個功能區域，包括辦公區、原料裝卸區、設備流程裝置區、成品儲藏區、產品外輸區等。辦公區模擬了工廠的管理和辦公場所，體現了生產管理的重要性；原料裝卸區展示了原料的接收和卸載過程，是生產的起始環節；設備流程裝置區是整個模型的核心區域，集中布置了各工段的主要設備和流程，直觀展示了合成氨生產的主要過程；成品儲藏區用于模擬成品氨的儲存，體現了生產的最終成果；產品外輸區則展示了成品氨的運輸和外送過程，完整呈現了生產的供應鏈。

此外，模型還包含了廠區間的道路、人行道、廠區中的綠化、路燈等設施。道路和人行道的設置模擬了工廠內的交通路線，方便設備和人員的流動；綠化和路燈的添加則增強了模型的真實感和美觀度，營造出一個貼近實際的廠區環境。

根據需方要求，本項目分為 7 大部分，每部分可以采用獨立臺座，或部分聯臺的辦法，按順序分項陳列。這種靈活的布局方式使得模型能夠根據實際場地情況進行合理布置，既可以單獨展示每個部分的工藝流程，又可以將各部分連接起來，展示整個合成氨生產的完整流程。

模型以造氣工段、脫硫工段、變換工段、脫碳工段、精制工段、壓縮工段、合成工段系統為主線，以各系統的工藝設施、工藝流程為重點，確保布局的合理性和流程的連貫性，使使用者能夠清晰地了解各工段之間的銜接關系和生產流程的先后順序。

（四）管道與其內部燈光

管道

管道是流程裝置的命脈，如同人體中流動血液的血管，承擔著輸送各種介質的重要作用。

根據以往制作多套類似流程裝置模型的經驗和客戶的反饋意見，本套模型的五套系統流程裝置仍采用原來的有色珠光玻璃管。這種有色管為管的本色，通過顏色區分不同的介質，其中大紅色管道代表油，深綠色管道代表水，淺黃色管道代表氣，藍色管道代表配制液，橘黃色管道代表加藥線。顏色的區分使得使用者能夠直觀地了解管道內介質的種類和流向，便于理解工藝流程。

為了縮小裝置各設備與管道的比例差距，使模型更加協調美觀，在本套五套流程模型中，管道的大小較以往進行了適當縮小。具體規格為：油管直徑為∮12mm，水管、藥管與配制液管直徑為∮10mm，氣管直徑為∮10mm。

管道的接頭處理在流程裝置中至關重要，若處理不當，在日后的使用過程中，可能會因天氣溫差、膠水粘接老化、人為不小心觸碰等因素導致管道出現脫接現象。因此，在本批模型中，接頭處采用內襯的方式進行處理，這種處理方式能夠有效增強管道接頭的牢固性和密封性，確保管道系統的穩定運行。

管道燈光

管道內部的燈光系統是本模型的一大特色，它能夠直觀地展示介質在管道內的流動過程。

燈光帶采用 #5 的高亮四路流水燈光帶，這種燈光帶具有質量穩定、基質軟、功率低、使用壽命長等特點，能夠適應各種造型的管道，從其中穿過并貫穿全盤。流水燈光帶的流動效果能夠生動地模擬介質在管道內的流動狀態，使工藝流程更加直觀易懂。

燈光的控制系統由公司自行開發，編程師根據裝置的需要利用微機編程進行程序編寫，然后將程序植入控制芯片，再通過電路板與電路系統對整個沙盤的燈光進行有機有序的控制。這種控制系統能夠根據不同的工藝流程和教學需求，實現燈光的流動速度、順序等參數的調整，達到學校教學與觀展的目的。

整套燈光系統采用弱電控制，安全可靠，同時采用邏輯電路設計，可防止手動操作時的誤操作，保障安全教學使用。

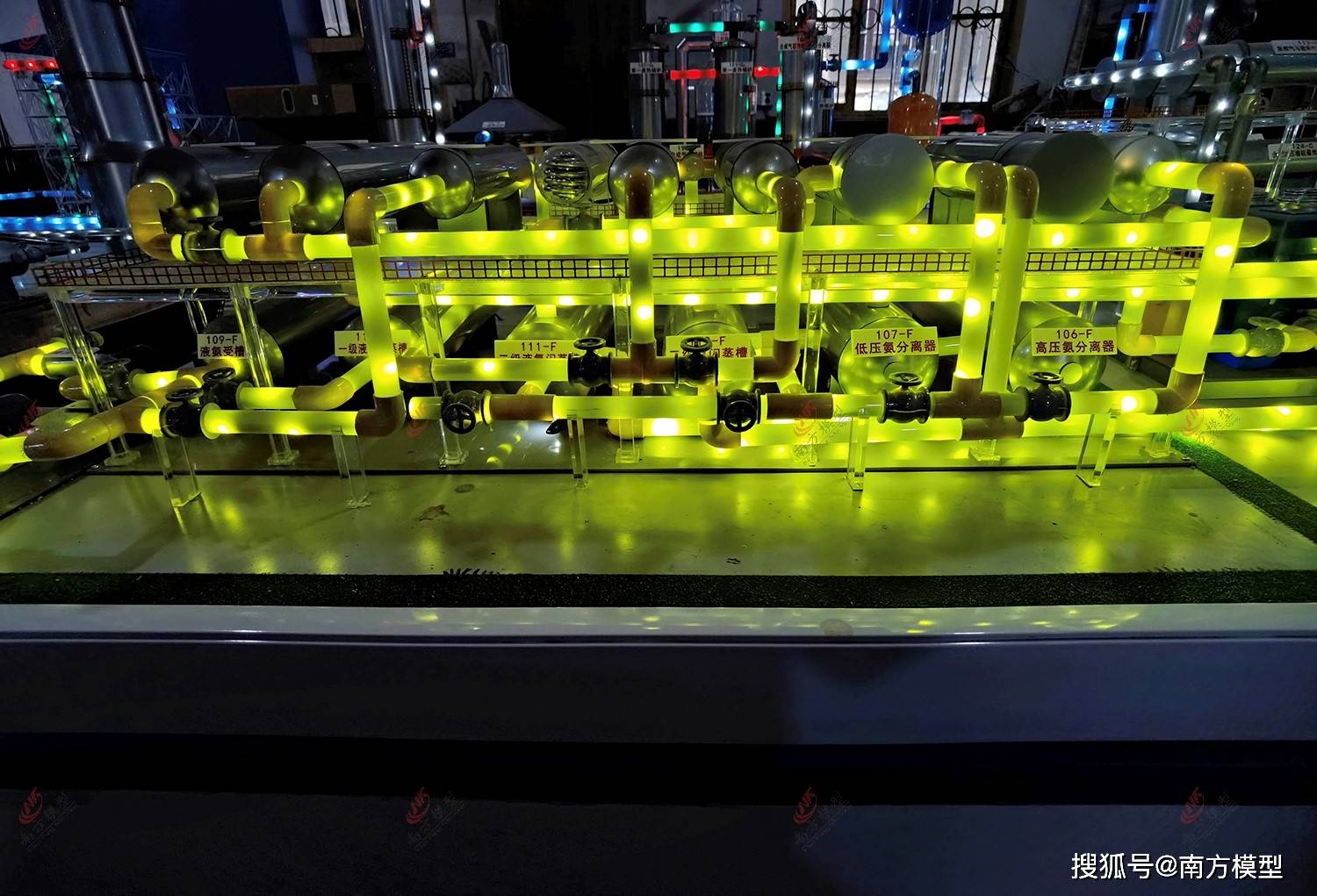

合成氨裝置教學演示模型

（五）裝置控制系統

裝置控制系統是模型實現可操作演示功能的核心，它能夠?qū)δＰ偷牧鞒陶故具M(jìn)行精準控制，滿足教學和展示的需求。

本批次系統流程可操作演示模型根據客戶的使用與教學要求，選用 “編程控制程序” 對沙盤進行微機編程芯片控制，并采用觸摸屏點擊控制的方式，操作簡便直觀。

控制系統的工作原理如下：首先，根據流程沙盤上裝置的流動過程與時間進行分點區分，將每個區分出來的控制點都安裝時間繼電器，并按照燈光條長度進行安置，使每個沙盤上的流程都因此分出多個控制點。然后，通過電子元件進行信號轉換，將這些控制點的信號轉換成可與電腦控制器相連，并能被電腦設計的控制界面進行控制的信號線。

編程師根據教學的展示要求，利用微機編程進行程序編寫，植入控制芯片，再通過電路板與電路系統對整個沙盤進行控制。通過這套控制系統，老師可以根據教學需要，靈活控制模型的演示過程，實現對不同工藝流程的重點展示，讓學員更好地熟悉裝置流程的過程與原理。

控制系統的設計充分考慮了安全性和可靠性，采用弱電控制和邏輯電路設計，能夠有效防止誤操作，保障教學使用的安全。同時，系統的穩定性也得到了充分保障，能夠長時間穩定運行，滿足教學和展示的連續使用需求。

三、各工段工藝流程詳細介紹

（一）中型合成氨廠型生產流程（造氣工段）

造氣工段是合成氨生產的第一道工序，其主要作用是將原料（通常為煤）轉化為含有氫氣、一氧化碳等成分的原料氣。

本工段的主要設備包括煤氣發生爐 1 臺、燃燒室 1 臺、水封槽 1 臺、廢熱鍋爐 1 臺、洗滌塔 1 臺、燃料貯倉 1 臺、煙囪 1 臺。

煤氣發生爐是造氣工段的核心設備，原料煤從燃料貯倉進入煤氣發生爐，在爐內與空氣、蒸汽等進行反應，生成煤氣。燃燒室為煤氣發生爐提供反應所需的熱量，確保反應能夠順利進行。水封槽主要起到密封和安全保護的作用，防止煤氣泄漏。廢熱鍋爐則利用煤氣發生過程中產生的余熱加熱水，產生蒸汽，實現能源的回收利用。洗滌塔用于對生成的煤氣進行洗滌和冷卻，去除煤氣中的灰塵、焦油等雜質，凈化煤氣。煙囪則用于排放反應過程中產生的廢氣。

在模型中，這一工段的設備按照真實生產流程進行布局，管道連接合理，通過燈光的流動展示煤氣的生成和輸送過程，使學員能夠清晰了解造氣工段的工作原理和流程。

（二）自吸式噴射再生脫硫流程（脫硫工段）

脫硫工段的主要任務是去除原料氣中的硫化氫等硫化物，以防止這些硫化物對后續設備和催化劑造成毒害，保證合成氨生產的正常進行。

本工段的主要設備有脫硫塔 1 臺、富液槽 1 臺、富液泵 1 臺、再生槽 1 臺、貧液槽 1 臺、貧液泵 1 臺。

原料氣進入脫硫塔后，與從塔頂噴淋下來的貧液（脫硫劑）充分接觸，原料氣中的硫化氫等硫化物被貧液吸收，凈化后的原料氣從塔頂排出。吸收了硫化物的貧液變成富液，從脫硫塔底部流入富液槽。富液在富液泵的作用下被輸送至再生槽，在再生槽中，富液通過自吸式噴射器吸入空氣，進行氧化再生，使富液中的脫硫劑恢復活性，變成貧液。再生后的貧液流入貧液槽，在貧液泵的作用下被輸送回脫硫塔，循環使用。

模型通過設備的布局和管道燈光的流動，生動展示了脫硫過程中貧液的循環和原料氣的凈化過程，幫助學員理解脫硫工段的工作原理和工藝流程。

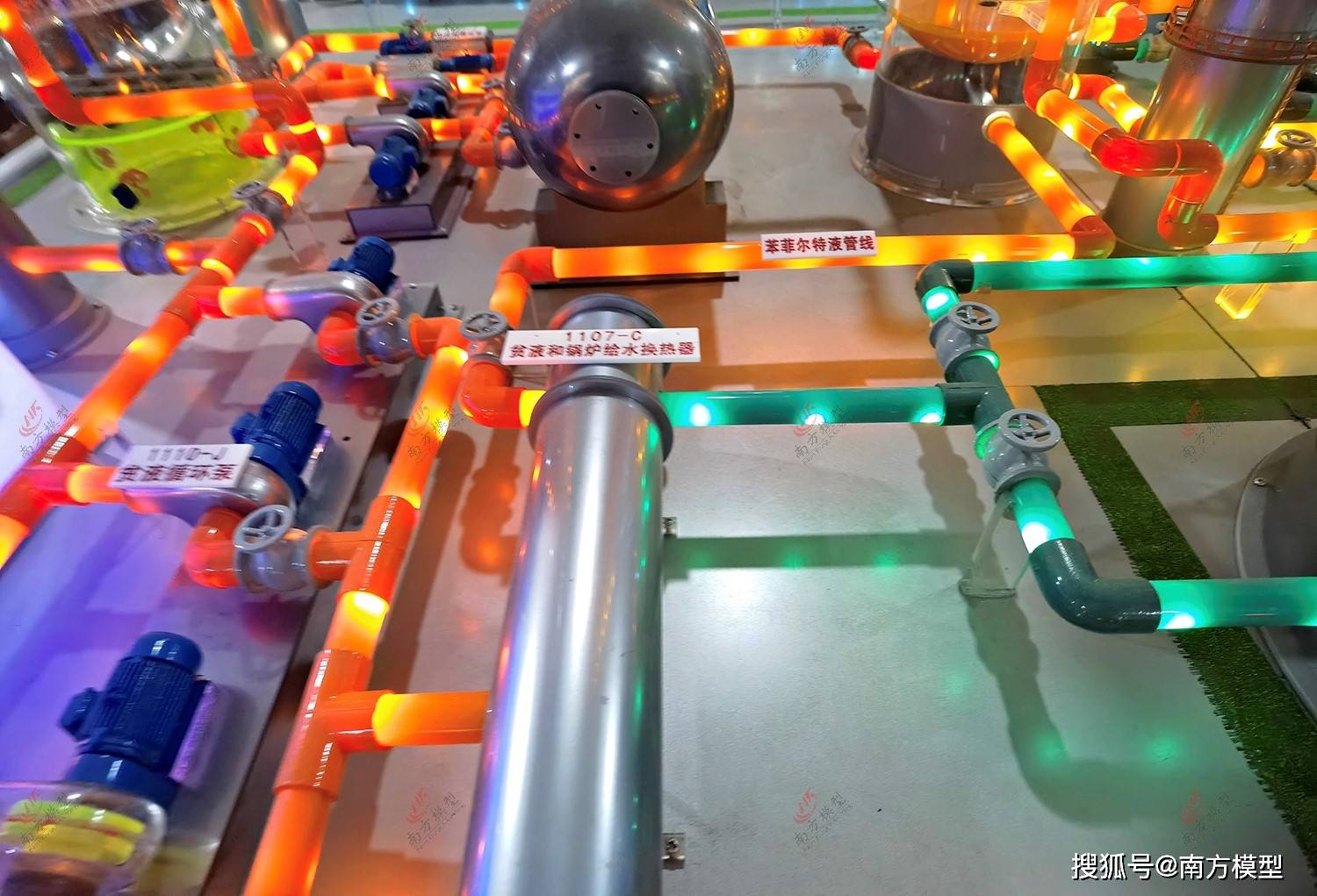

合成氨教學演示裝置模型

（三）一氧化碳加壓中溫變換流程（變換工段）

變換工段的主要目的是將原料氣中的一氧化碳與水蒸氣在催化劑的作用下發生反應，轉化為二氧化碳和氫氣，以調整原料氣的成分，滿足后續合成工段的需求。

本工段的主要設備包括飽和塔 1 臺、熱水塔 1 臺、混合器 1 臺、熱交換器 1 臺、變換爐 1 臺、水加熱器 1 臺、冷凝塔 1 臺、熱水泵 1 臺。

原料氣首先進入飽和塔，與從熱水塔送來的熱水逆流接觸，使原料氣被水蒸氣飽和，并提高其溫度。飽和后的原料氣與來自水加熱器的水蒸氣在混合器中混合，然后進入熱交換器，與變換爐出口的高溫變換氣進行熱量交換，提高原料氣的溫度。加熱后的原料氣進入變換爐，在催化劑的作用下，一氧化碳與水蒸氣發生變換反應，生成二氧化碳和氫氣。變換后的氣體進入熱交換器，與原料氣進行熱量交換，自身溫度降低，然后進入冷凝塔，冷卻降溫，使其中的水蒸氣冷凝為水。冷凝后的氣體送往后續工段，而冷凝水則送往熱水塔和飽和塔循環使用。

模型中，通過管道燈光的流動和設備的布置，清晰展示了原料氣在變換工段的處理過程和熱量交換情況，讓學員能夠直觀了解變換反應的原理和流程。

（四）同時脫除硫化氫和二氧化碳的流程（脫碳工段）

脫碳工段的主要任務是脫除原料氣中的二氧化碳和剩余的硫化氫，進一步凈化原料氣，為后續的精制和合成工段提供合格的原料氣。

本工段的主要設備有吸收塔 1 臺、氣提塔 1 臺、熱再生塔 1 臺、壓縮機 1 臺、閃蒸器 1 臺、泵 1 臺、鼓風機 1 臺。

原料氣進入吸收塔后，與塔頂噴淋下來的吸收劑（如胺溶液）充分接觸，原料氣中的二氧化碳和硫化氫被吸收劑吸收，凈化后的原料氣從塔頂排出。吸收了二氧化碳和硫化氫的吸收劑（富液）從吸收塔底部排出，進入閃蒸器，在閃蒸器中，富液中的部分溶解氣體被閃蒸出來，降低富液的負荷。閃蒸后的富液在泵的作用下被輸送至熱再生塔，在熱再生塔中，富液被加熱，使其中的二氧化碳和硫化氫解析出來，吸收劑得到再生，變成貧液。解析出來的氣體在壓縮機的作用下被送往氣提塔，進一步處理回收。再生后的貧液在泵的作用下被輸送回吸收塔，循環使用。鼓風機則為再生過程提供必要的空氣。

模型通過設備的布局和管道燈光的流動，展示了吸收劑的循環使用和原料氣的凈化過程，幫助學員理解脫碳工段的工作原理和工藝流程。

（五）液氮洗工藝流程（精制工段）

精制工段的主要作用是對經過脫碳后的原料氣進行深度凈化，去除其中的微量雜質，如一氧化碳、二氧化碳、甲烷等，為合成工段提供高純度的氫氣和氮?dú)饣旌蠚狻?/p>

本工段的主要設備包括分子篩吸附器 1 臺、冷卻器 1 臺、原料氣冷卻器 1 臺、液氮洗滌塔 1 臺、液位計 1 臺、冷箱 1 臺。

原料氣首先進入分子篩吸附器，去除其中的水分、二氧化碳等雜質，防止這些雜質在后續的低溫過程中凍結，堵塞設備和管道。經過分子篩吸附后的原料氣進入冷卻器和原料氣冷卻器，被冷卻至較低溫度。冷卻后的原料氣進入液氮洗滌塔，與塔頂噴淋下來的液氮接觸。液氮具有極低的溫度和良好的吸附性能，能夠?qū)⒃蠚庵械囊谎趸�、甲烷等雜質洗滌吸收，從而得到高純度的氫氣和氮?dú)饣旌蠚�。凈化后的氣體從液氮洗滌塔頂部排出，送往合成工段。液氮洗滌塔底部的富液在冷箱中進行分離，液氮可循環使用。液位計用于監測液氮洗滌塔內的液位，確保設備的正常運行。

模型中，通過設備的布置和管道燈光的流動，展示了原料氣的深度凈化過程和低溫處理工藝，讓學員能夠直觀了解精制工段的工作原理和流程。

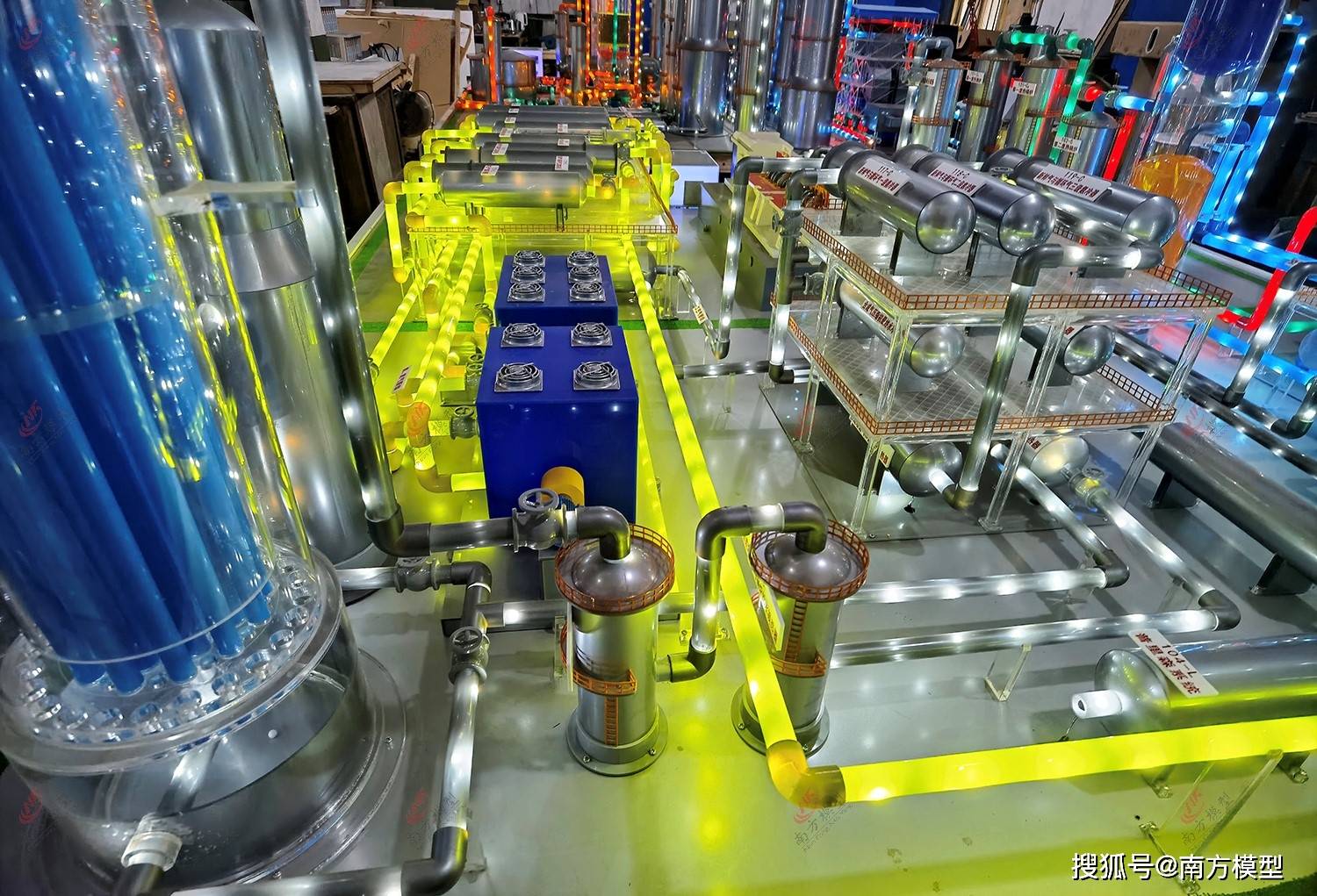

合成氨工段演示模型

（六）正常生產時壓縮系統工藝流程（壓縮工段）

壓縮工段的主要任務是對原料氣進行壓縮，提高氣體的壓力，滿足合成工段的反應條件。

本工段的主要設備有水冷器 1 臺、進口緩沖器 1 臺、集油水總管 1 臺、集油器 1 臺、油水分離器 1 臺、緩沖分離器 1 臺、緩沖罐 1 臺。

原料氣首先進入進口緩沖器，緩沖器能夠減少氣體的壓力波動，保護后續的壓縮設備。然后，原料氣進入壓縮機進行壓縮，壓縮后的氣體溫度升高，進入水冷器進行冷卻降溫。冷卻后的氣體進入油水分離器，分離其中的油和水，避免油和水對后續工藝造成不良影響。分離出的油和水分別進入集油器和集油水總管進行收集處理。經過油水分離后的氣體進入緩沖分離器和緩沖罐，進一步穩定氣體的壓力和流量，然后送往合成工段。

模型通過設備的布局和管道燈光的流動，展示了原料氣的壓縮、冷卻、油水分離等過程，幫助學員理解壓縮工段的工作原理和工藝流程。

（七）原料氣合成工藝流程（合成工段）

合成工段是合成氨生產的核心工段，在這一工段中，經過精制和壓縮的原料氣（氫氣和氮?dú)饣旌蠚猓┰谝欢ǖ臏囟�、壓力和催化劑的作用下合成為氨�?/p>

本工段的主要設備包括油分離器 1 臺、冷交換器 1 臺、氨冷器 1 臺、氨合成塔 1 臺、水冷器 1 臺、氨分離器 1 臺、循環機 1 臺。

經過壓縮后的原料氣首先進入油分離器，去除其中的油污，防止油污對催化劑造成毒害。然后，原料氣進入冷交換器，與從氨分離器出來的低溫氣體進行熱量交換，降低自身溫度。冷卻后的原料氣進入氨冷器，進一步冷卻至較低溫度，使其中的部分氨冷凝為液體。冷卻后的氣液混合物進入氨分離器，將液體氨分離出來，作為產品輸出。分離出的未反應氣體在循環機的作用下被壓縮，然后與新鮮原料氣混合，進入冷交換器預熱后，送入氨合成塔。在氨合成塔中，在催化劑的作用下，氫氣和氮?dú)獍l(fā)生合成反應，生成氨。反應后的氣體從氨合成塔出來，進入水冷器冷卻，然后進入氨分離器進行氨的分離。

模型中，通過設備的布局和管道燈光的流動，生動展示了氨的合成過程、氣體的循環利用以及氨的分離過程，讓學員能夠直觀了解合成工段的工作原理和工藝流程，這也是整個合成氨生產流程的核心環節。

四、模型的教學應用與優勢

（一）教學應用場景

課堂教學：在課堂教學中，老師可以利用該模型進行合成氨工藝流程的講解。通過模型的直觀展示，學生能夠?qū)⒊橄蟮睦碚撝R(shí)與具體的設備和流程結合起來，加深對合成氨生產各工段的理解。老師可以通過操作控制系統，演示不同工段的流程，重點講解關鍵設備的作用和工作原理，使課堂教學更加生動形象。

實驗教學：在實驗教學中，學生可以親自操作模型的控制系統，進行工藝流程的模擬操作。通過實際操作，學生能夠熟悉各設備的操作方法和流程的控制要點，培養動手能力和解決實際問題的能力。同時，學生可以通過觀察燈光的流動和設備的狀態，分析流程中可能出現的問題，并思考解決方法。

課程設計與畢業設計：對于進行課程設計或畢業設計的學生，該模型可以作為一個重要的參考資料和實踐平臺。學生可以通過對模型的研究，了解合成氨生產的實際流程和設備配置，為自己的設計提供思路和依據。同時，學生可以利用模型進行模擬實驗，驗證自己的設計方案的可行性。

企業培訓：該模型也可用于合成氨生產企業的員工培訓。新員工可以通過模型快速了解企業的生產流程和設備情況，縮短培訓周期。對于老員工，模型可以用于工藝流程優化、設備故障排查等方面的培訓，提高員工的業務水平和應對能力。

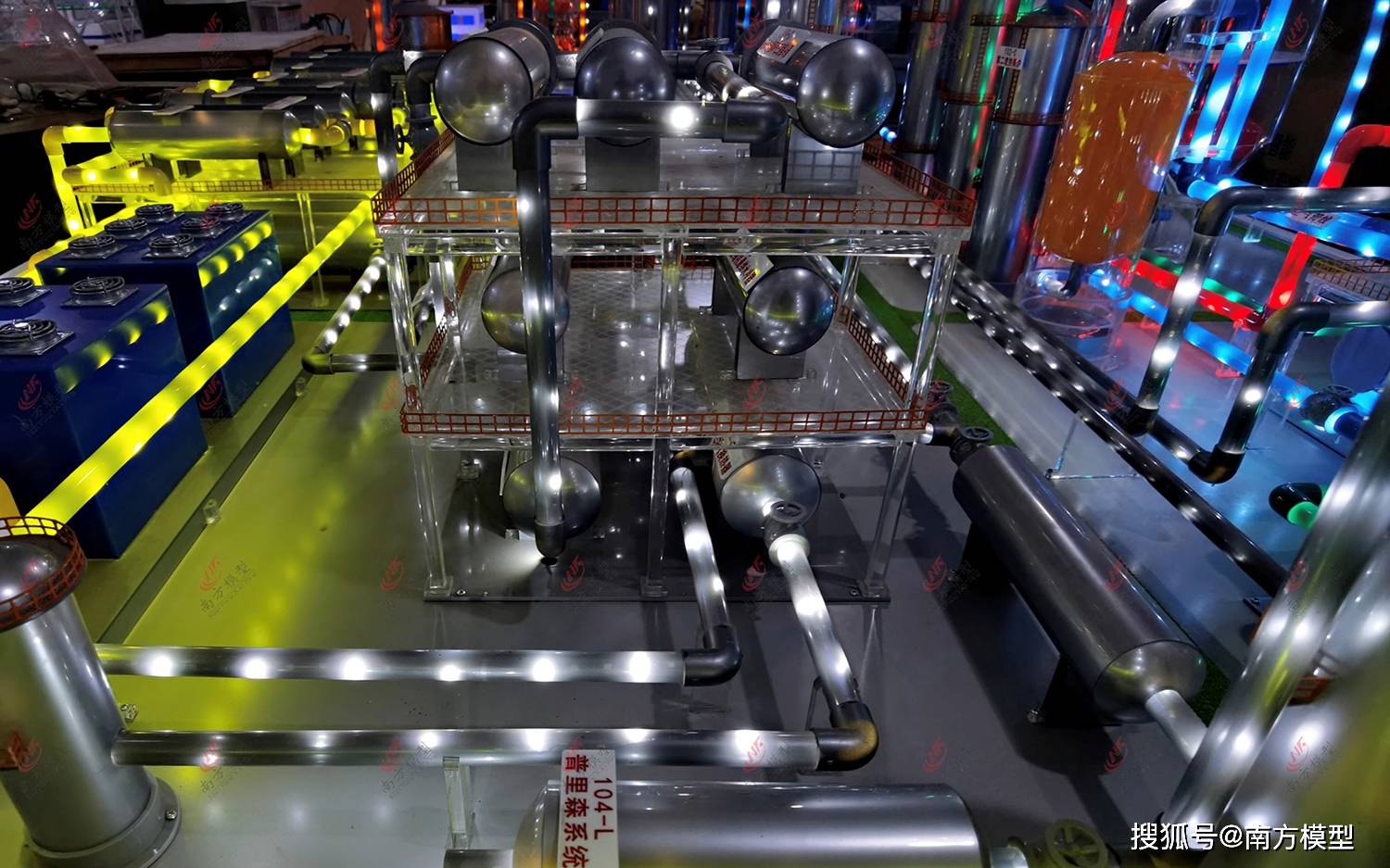

合成氨工藝展示沙盤模型

（二）教學優勢

直觀性強：模型通過實物展示和燈光演示，將復雜的合成氨工藝流程直觀地呈現出來，使學生能夠一目了然地了解各工段的設備布局和介質流動過程，克服了傳統教學中僅憑文字和圖片描述的局限性。

可操作性好：模型采用觸摸屏點擊控制的方式，操作簡便直觀，學生可以親自參與到流程的控制中，通過實際操作加深對工藝流程的理解和掌握。

安全性高：模型采用弱電控制，采用邏輯電路設計，可防止手動操作時的誤操作，保障學生在操作過程中的安全。同時，模型的設備和管道均采用安全材料制作，不會對學生造成傷害。

系統性強：模型涵蓋了合成氨生產的整個流程，從原料的處理到氨的合成，各工段之間銜接緊密，形成一個完整的系統。通過對模型的學習，學生能夠建立起合成氨生產的系統概念，了解各工段之間的相互關系和影響。

靈活性高：模型的各部分可以采用獨立臺座或部分聯臺的方式擺放，能夠根據教學需要進行靈活組合。同時，控制系統可以根據不同的教學需求，調整流程的演示參數，滿足不同的教學要求。

五、模型的技術參數與定制流程

（一）技術參數

尺寸規格：模型的尺寸定制參照以往用戶的要求，各流程裝置布局與各設備按需要進行縮放制作。臺座規格可根據實際場地確定，常見規格為 3.6*2 米，也可根據客戶的具體需求進行定制。

設備比例：模型的設備和管道均按照真實生產設備和管道的比例進行縮放制作，確保模型的準確性和真實性。

管道尺寸：油管直徑為∮12mm，水管、藥管與配制液管直徑為∮10mm，氣管直徑為∮10mm。

燈光系統：采用 #5 的高亮四路流水燈光帶，具有質量穩定、基質軟、功率低、使用壽命長等特點。燈光控制系統采用自行開發的編程控制程序，可實現燈光的流動速度、順序等參數的調整。

控制系統：采用 “編程控制程序” 進行微機編程芯片控制，采用觸摸屏點擊控制。系統為弱電控制，安全可靠，邏輯電路，可防手動誤操作。

（二）定制流程

需求溝通：客戶與公司進行溝通，說明自己的需求，包括模型的用途、展示內容、尺寸要求、教學需求等。公司的技術人員會根據客戶的需求，提供初步的方案和建議。

方案設計：根據客戶的需求，公司的設計人員進行模型的方案設計，包括設備布局、流程設計、控制系統設計等。設計方案會提交給客戶進行審核，客戶可根據自己的意見提出修改建議，直到方案滿足客戶的要求。

制作生產：方案確定后，公司開始進行模型的制作生產。制作過程中，公司會嚴格按照設計方案和質量標準進行操作，確保模型的質量和性能。同時，公司會及時與客戶溝通制作進度，讓客戶了解模型的制作情況。

安裝調試：模型制作完成后，公司會派技術人員到客戶現場進行安裝調試。安裝調試包括模型的組裝、管道的連接、控制系統的調試等，確保模型能夠正常運行。

驗收交付：安裝調試完成后，客戶對模型進行驗收。如果模型滿足客戶的要求，客戶簽字確認，模型交付使用。公司會為客戶提供相關的技術資料和售后服務，確�？蛻裟軌蛘Ｊ褂媚Ｐ�。

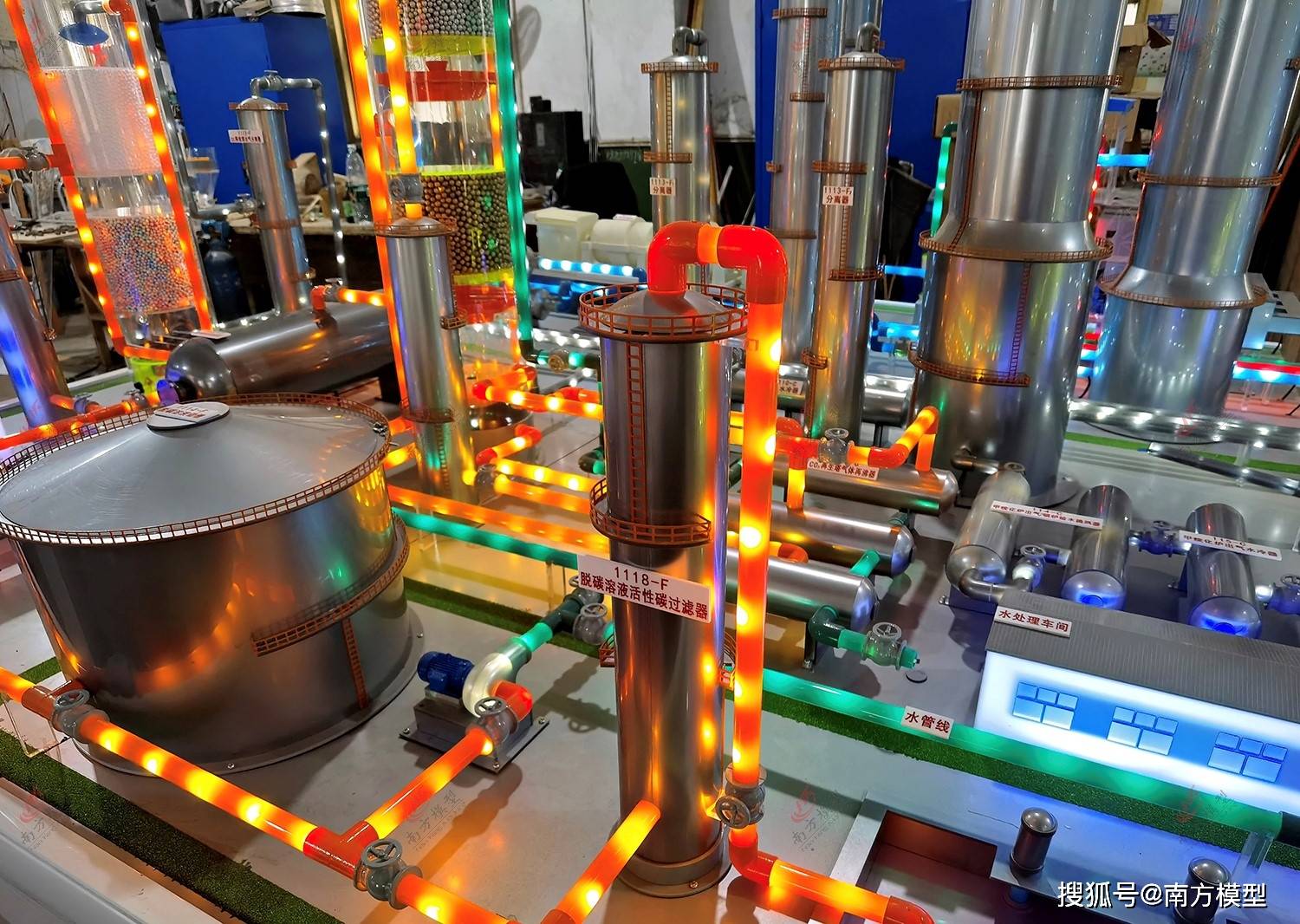

煤制合成氨沙盤模型

六、模型的維護與保養

為了確保模型的正常運行和延長使用壽命，需要對模型進行定期的維護與保養。

清潔保養：定期對模型進行清潔，去除表面的灰塵和污垢。清潔時應使用柔軟的布料，避免使用堅硬的刷子或腐蝕性的清潔劑，以免損壞模型的表面和設備。對于管道內部的灰塵，可以使用壓縮空氣進行吹掃。

設備檢查：定期檢查模型的設備是否完好，有無松動、損壞等情況。對于松動的部件，應及時進行緊固；對于損壞的設備，應及時進行維修或更換。同時，檢查附屬設備如安全閥、壓力表等是否正常工作，確保其指示準確。

管道檢查：定期檢查管道的連接是否牢固，有無泄漏、脫接等情況。對于接頭處，應檢查內襯是否完好，如有損壞應及時進行修復。同時，檢查管道內部的燈光帶是否正常工作，如有損壞應及時更換。

控制系統檢查：定期檢查控制系統的運行情況，包括觸摸屏、控制芯片、電路板、電線等是否正常工作。檢查觸摸屏的靈敏度和顯示是否正常，控制芯片和電路板有無損壞、過熱等情況，電線連接是否牢固。如有問題，應及時進行維修或更換。

環境維護：模型應放置在干燥、通風、無腐蝕性氣體的環境中，避免陽光直射和高溫環境。同時，應避免模型受到強烈的震動和碰撞，以免損壞設備和管道。

通過定期的維護與保養，可以確保模型始終保持良好的運行狀態，為教學和展示提供可靠的支持。本合成氨工藝流程模型與煤化工模型是一款集真實性、直觀性、可操作性于一體的仿真模型，它全面展示了合成氨生產的整個流程和設備配置。通過該模型的使用，能夠有效提高教學質量和培訓效果，為合成氨生產領域的人才培養提供有力的支持。同時，模型的定制化服務也能夠滿足不同客戶的需求，具有廣泛的應用前景。
